आप हमारे कारखाने से E4991B प्रतिबाधा विश्लेषक खरीदने के लिए निश्चिंत हो सकते हैं। E4991B प्रतिबाधा विश्लेषक 1 मेगाहर्ट्ज से 3 गीगाहर्ट्ज की आवृत्ति रेंज के साथ, विस्तृत प्रतिबाधा सीमा पर 0.65% बुनियादी सटीकता, तापमान विशेषताओं के विश्लेषण के लिए सामग्री माप विकल्प और पारगम्यता और पारगम्यता के प्रत्यक्ष पढ़ने के कार्य के साथ।
आप हमारे कारखाने से E4991B प्रतिबाधा विश्लेषक खरीदने के लिए निश्चिंत हो सकते हैं। E4991B प्रतिबाधा विश्लेषक 1 मेगाहर्ट्ज - 3 गीगाहर्ट्ज

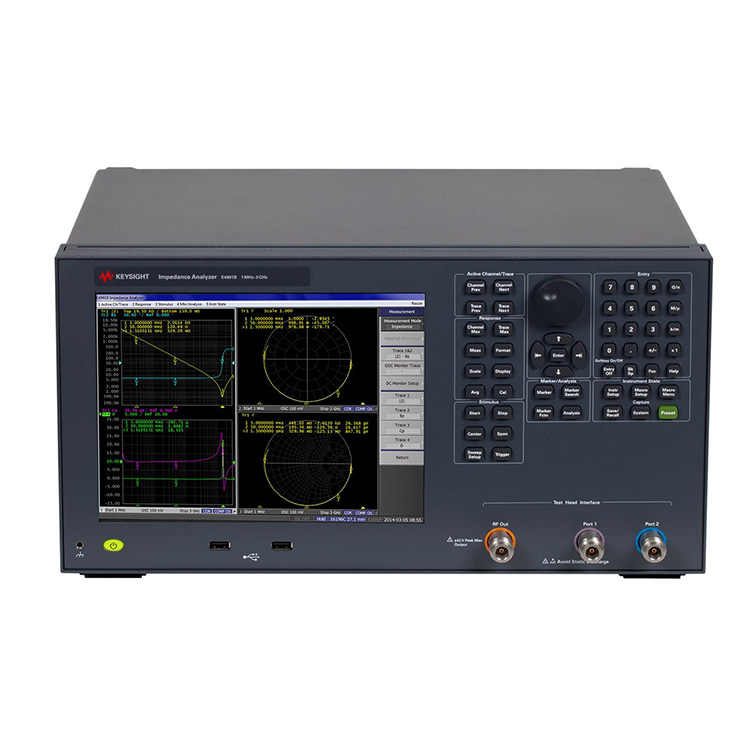

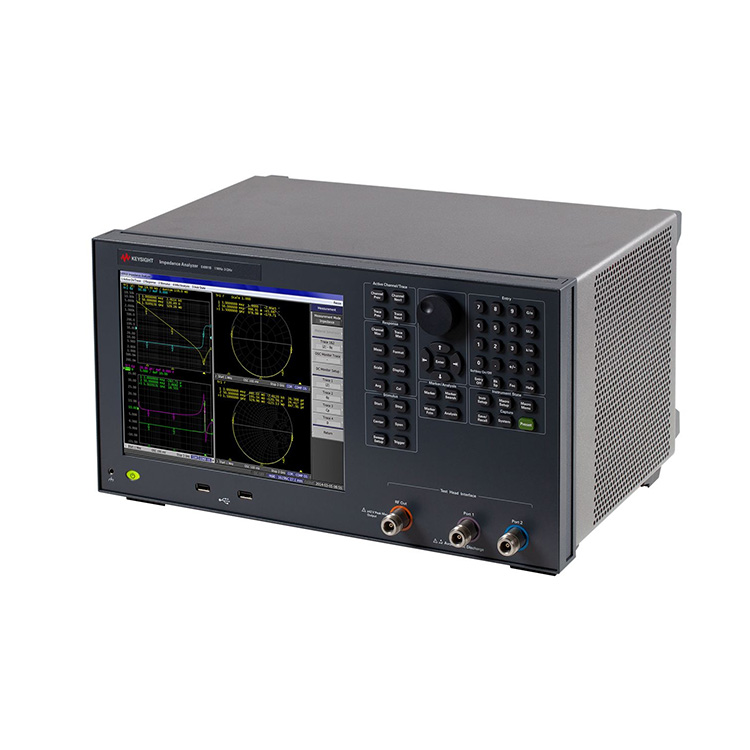

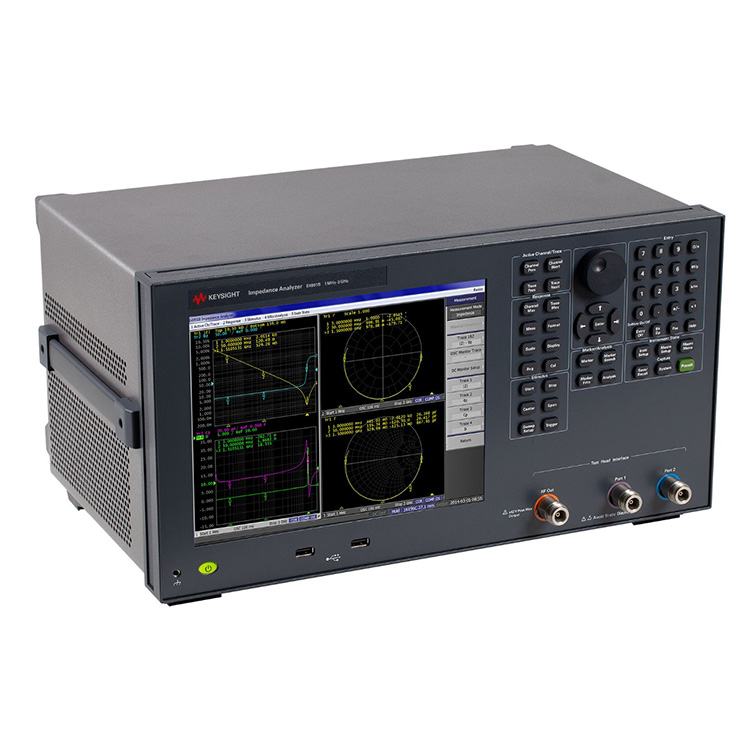

Keysight E4991B प्रतिबाधा विश्लेषक इलेक्ट्रॉनिक घटकों, अर्धचालक उपकरणों और सामग्रियों के लक्षण वर्णन और मूल्यांकन के लिए सही समाधान है।
तीन अपग्रेड करने योग्य आवृत्ति विकल्प: 1 मेगाहर्ट्ज से 500 मेगाहर्ट्ज/1 गीगाहर्ट्ज/3 गीगाहर्ट्ज
बुनियादी सटीकता ±0.65% और 120 mΩ से 52 kΩ प्रतिबाधा सीमा (10% माप सटीकता सीमा)
माप पैरामीटर: |Z|, |Y|, θ, R,
अंतर्निर्मित डीसी पूर्वाग्रह (विकल्प 001): 0 वी से ±40 वी, 0 ए से ±100 एमए
टच स्क्रीन के साथ 10.4-इंच रंगीन एलसीडी पर 4-चैनल और 4-ट्रेस
डेटा विश्लेषण फ़ंक्शन: समतुल्य सर्किट विश्लेषण, सीमा रेखा परीक्षण
ढांकता हुआ/चुंबकीय सामग्री माप (विकल्प 002): |εr|, εr', εr'', tanδ(ε), |μr|, μr', μr'', tanδ(μ)
तापमान विशेषता माप (विकल्प 007) और विश्वसनीय ऑन-वेफर माप (विकल्प 010) क्षमताएं
सामग्री माप विकल्प तापमान विशेषता विश्लेषण क्षमता (विकल्प 007) और पारगम्यता और पारगम्यता का प्रत्यक्ष पढ़ने का कार्य (विकल्प 002) प्रदान करते हैं।
प्रोब स्टेशन कनेक्शन किट (विकल्प 010) 3 गीगाहर्ट्ज तक का सटीक ऑन-वेफर या माइक्रो-घटक प्रतिबाधा माप समाधान प्रदान करता है।
E4991B विभिन्न प्रकार के परीक्षण सहायक उपकरणों का समर्थन करता है जो माप को सरल और विश्वसनीय बनाने के लिए डिज़ाइन किए गए हैं।
चाहे आप अनुसंधान एवं विकास, क्यूए या निरीक्षण में हों, E4991B इलेक्ट्रॉनिक घटकों, अर्धचालक उपकरणों और सामग्रियों के लक्षण वर्णन और मूल्यांकन के लिए एक आदर्श समाधान है।
सामग्री माप के लिए, E4991B N1500A-005 सामग्री माप सूट के साथ काम करता है और फिक्स्चर स्थापित करने से लेकर रिपोर्ट तैयार करने तक माप में आसानी (1 गीगाहर्ट्ज तक) प्रदान करता है।
| अतिरिक्त जानकारी: | आरएफ IV, सटीक प्रतिबाधा मूल्यांकन समतुल्य सर्किट विश्लेषण (7 मॉडल) सामग्री माप के लिए उपयुक्त। (ऑप्ट. 002) तापमान विशेषता परीक्षण (ऑप्ट. 007) ऑन-वेफर प्रतिबाधा माप। जांच स्टेशन के साथ (ऑप्ट. 010) 4 चैनल, 4 निशान |
| बुनियादी सटीकता: | 0.65% |
| डीसी पूर्वाग्रह: | 0 V से ±40 V, 0 A से ±100 mA (विकल्प 001) |
| आवृत्ति: | 1 मेगाहर्ट्ज से 500 मेगाहर्ट्ज/1 गीगाहर्ट्ज/3 गीगाहर्ट्ज |
| अधिकतम आवृत्ति: | 3 गीगाहर्ट्ज |
| माप: | आरएफ-IV विधि |
| मापन सीमा (सटीकता <10%): | 120 mΩ से 52 kΩ |
| अन्य सुविधाओं: | समतुल्य सर्किट विश्लेषण, सीमा रेखा परीक्षण, आदि। ढांकता हुआ/चुंबकीय सामग्री माप (विकल्प 002), तापमान विशेषताओं का माप (विकल्प 007), |
| विशेष लक्षण: | एन/ए |
| लक्ष्य DUT: | सामान्य प्रयोजन उपकरण सामग्री |
| प्रकार: | प्रतिबाधा विश्लेषक |
