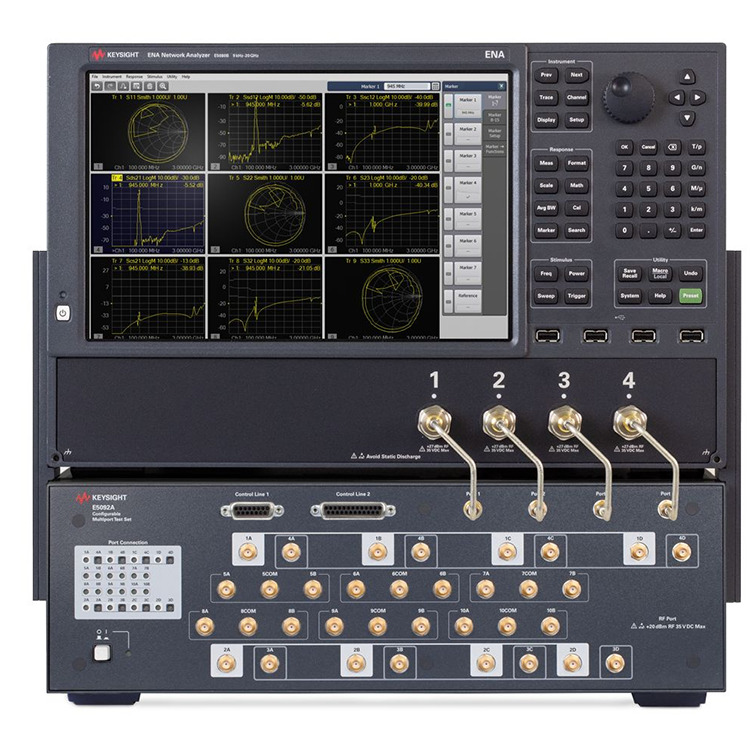

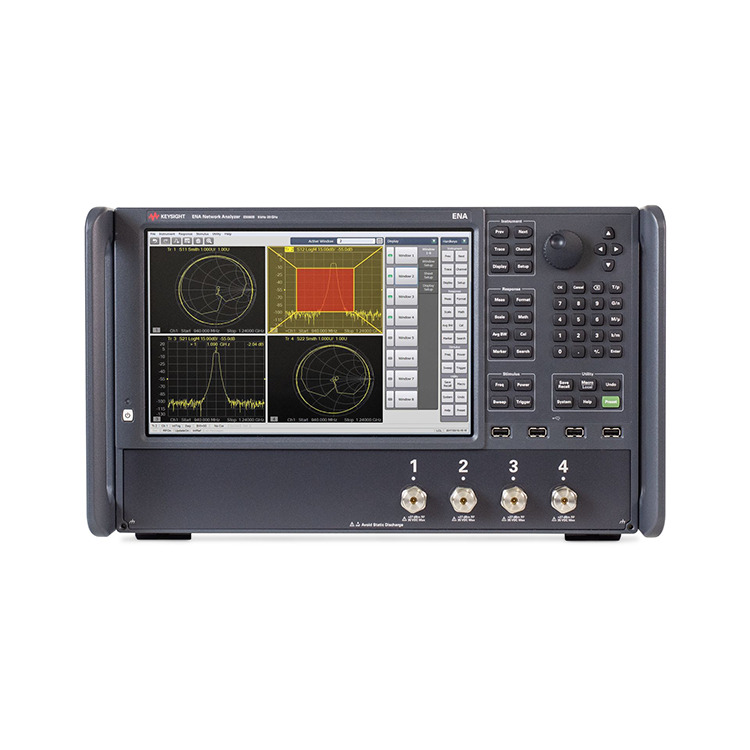

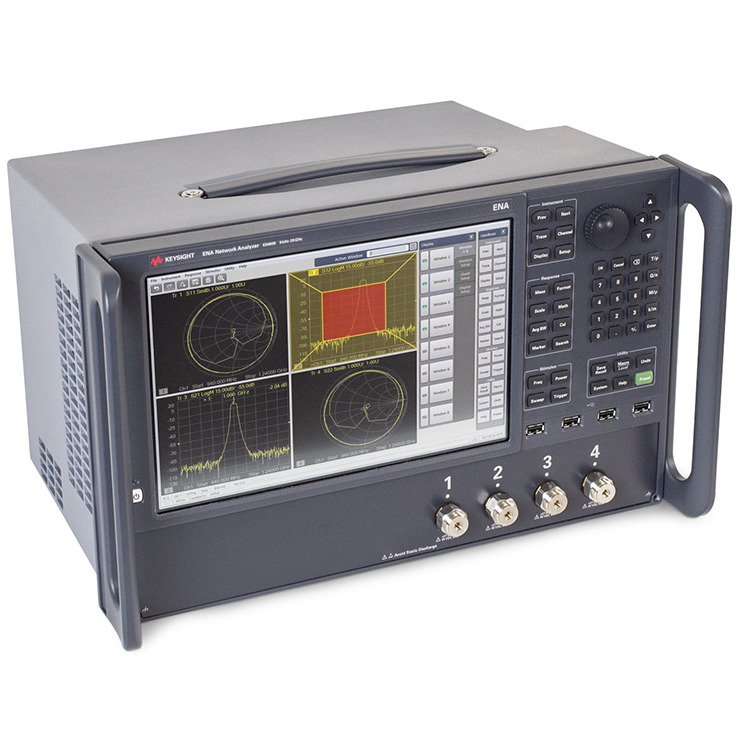

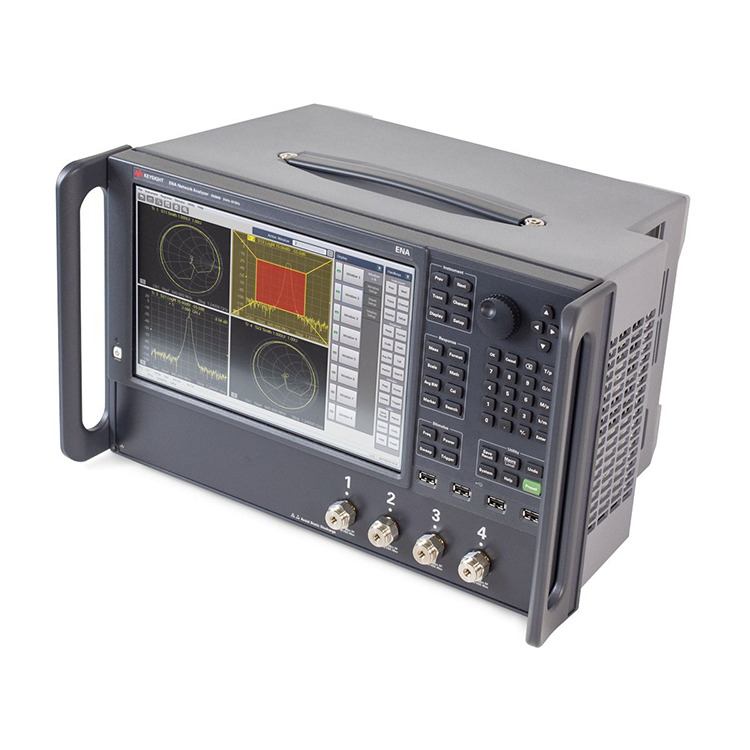

E5080B ENA वेक्टर नेटवर्क विश्लेषक

प्रकाश डाला गया

उद्योग का सबसे लचीला और एकीकृत ईएनए वेक्टर नेटवर्क विश्लेषक

जैसे-जैसे उपकरण अत्यधिक एकीकृत हो जाते हैं, संपूर्ण लक्षण वर्णन के लिए पूर्ण आरएफ और माइक्रोवेव माप समाधान की आवश्यकता होती है। E5080B 53 GHz तक R&D प्रदर्शन और उन्नत परीक्षण लचीलापन प्रदान करता है। श्रेणी में सर्वश्रेष्ठ गतिशील रेंज, ट्रेस शोर और तापमान स्थिरता विश्वसनीयता और दोहराव की गारंटी देती है।

E5080B ENA वेक्टर नेटवर्क एनालाइज़र निष्क्रिय घटकों, एम्पलीफायरों, मिक्सर और फ़्रीक्वेंसी कन्वर्टर्स के लिए संपूर्ण डिवाइस लक्षण वर्णन को सक्षम बनाता है। आप डीसी स्रोत, बायस टीज़, पल्स जनरेटर, पल्स मॉड्यूलेटर और आंतरिक दूसरे स्रोत जैसी एकीकृत सुविधाओं के साथ एक बॉक्स के साथ अधिक परीक्षण कर सकते हैं। स्पेक्ट्रम विश्लेषण, मिक्सर माप और शोर आंकड़े सहित सॉफ्टवेयर अनुप्रयोगों के साथ गहरी जानकारी प्राप्त करें। 9 किलोहर्ट्ज़ से 20 गीगाहर्ट्ज़ तक या उच्च आवृत्तियों के लिए, 100 किलोहर्ट्ज़ से 53 गीगाहर्ट्ज़ तक आवृत्ति कवरेज वाले 2- या 4-पोर्ट विकल्प में से चुनें।

E5080B अन्य कीसाइट वेक्टर नेटवर्क एनालाइज़र (VNA) जैसे PNA, PXI और USB VNA के समान माप विज्ञान का उपयोग करता है। एक सामान्य सॉफ़्टवेयर प्लेटफ़ॉर्म बजट और माप आवश्यकताओं से मेल खाने के लिए प्रदर्शन का सही स्तर चुनना आसान बनाता है। यह समानता अनुसंधान एवं विकास और विनिर्माण में कई उपकरणों में माप स्थिरता, दोहराव और एक सामान्य रिमोट-प्रोग्रामिंग इंटरफ़ेस की गारंटी देती है।

9 kHz से 4.5/6.5/9/14/20 GHz या 100 kHz से 26.5/32/44/53 GHz तक व्यापक आवृत्ति कवरेज

140 डीबी की विस्तृत गतिशील रेंज के साथ डिवाइस के प्रदर्शन को पूरी तरह से कैप्चर करें

वैकल्पिक अंतर्निर्मित डीसी स्रोतों, बायस टीज़, पल्स जेनरेटर और पल्स मॉड्यूलेटर के साथ पूर्ण डिवाइस लक्षण वर्णन प्राप्त करें

हाई-एंड पीएनए के समान यूआई और एससीपीआई कमांड के साथ आर एंड डी और उत्पादन के बीच लगातार परीक्षण करें

एक ही उपकरण पर स्पेक्ट्रम विश्लेषण, स्पंदित-आरएफ माप, वेक्टर मिक्सर माप, शोर आंकड़ा और बहुत कुछ करके थ्रूपुट में सुधार करें
