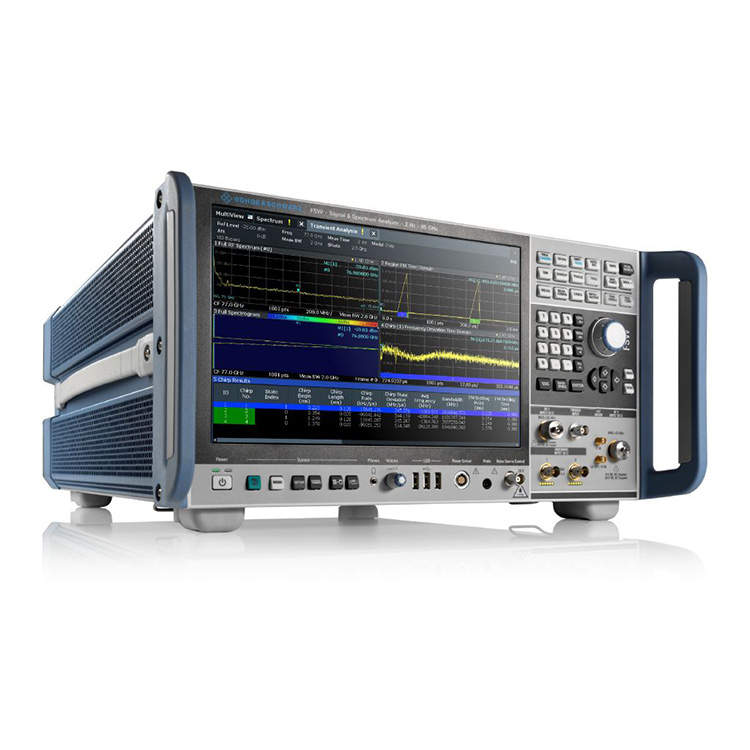

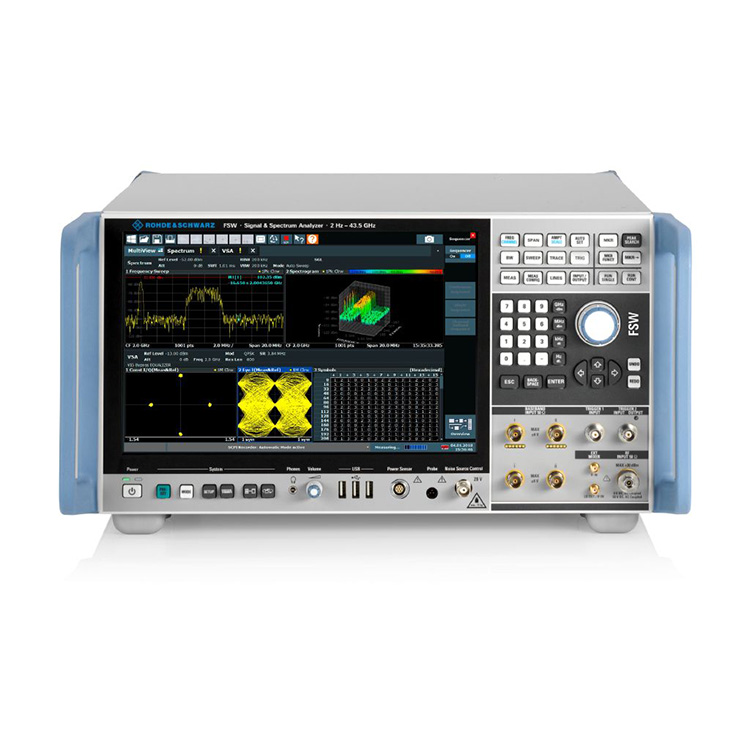

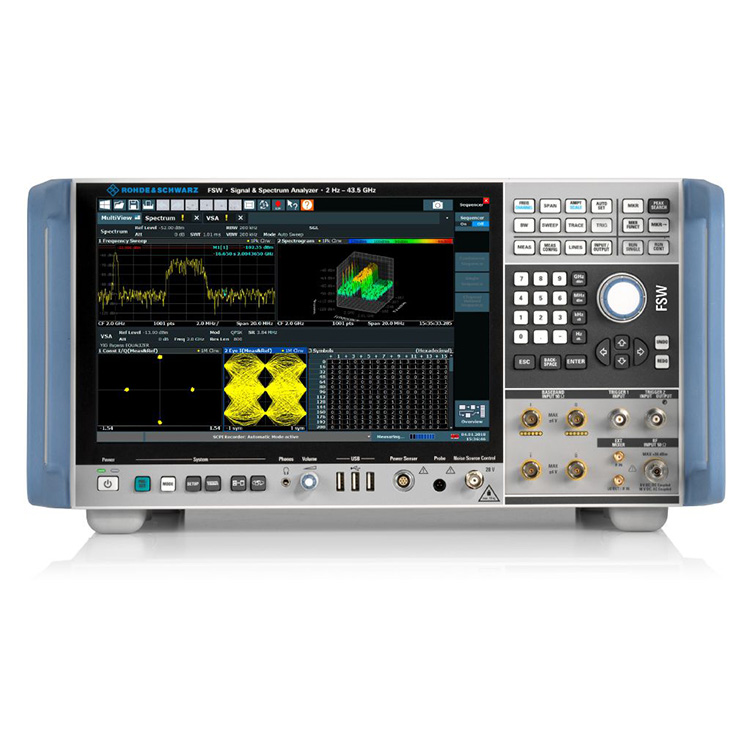

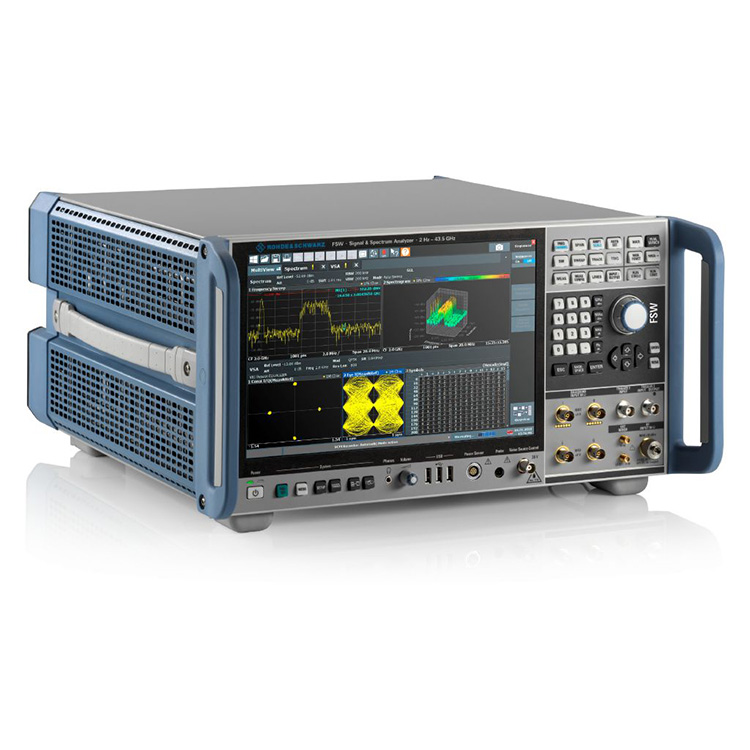

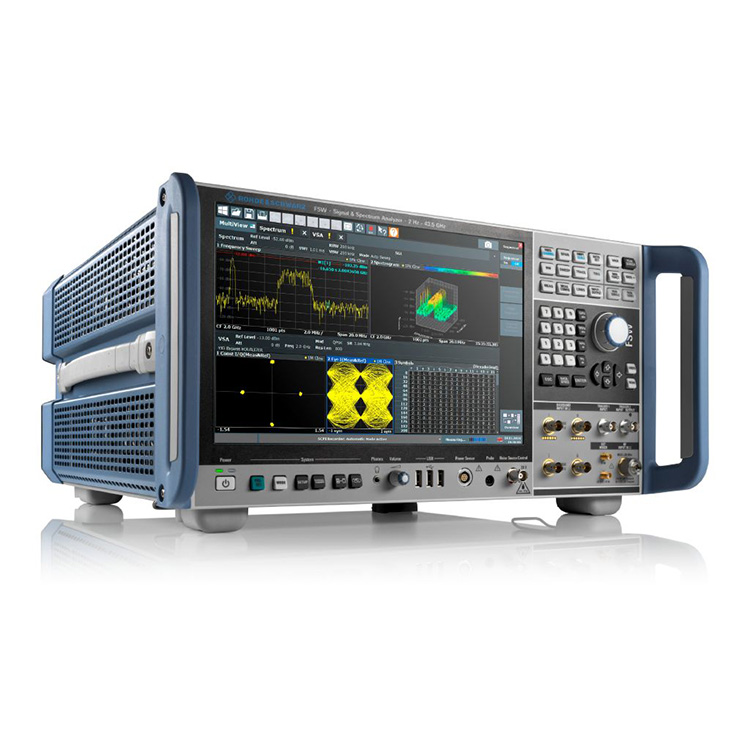

आर एंड एस एफएसडब्ल्यू43 सिग्नल और स्पेक्ट्रम विश्लेषक

आर एंड एस एफएसडब्ल्यू43 सिग्नल और स्पेक्ट्रम विश्लेषक

महत्वपूर्ण तथ्यों

बाजार में अद्वितीय कम चरण का शोर और सर्वोत्तम संवेदनशीलता

8.3 गीगाहर्ट्ज़ आंतरिक विश्लेषण बैंडविड्थ

800 मेगाहर्ट्ज वास्तविक समय विश्लेषण बैंडविड्थ

एससीपीआई रिकॉर्डर कोड जनरेशन को सरल बनाता है

उच्च गतिशील रेंज उत्कृष्ट ईवीएम प्रदर्शन को सक्षम बनाती है

बेहतर आरएफ प्रदर्शन

आरएफ प्रदर्शन जो सटीक मांगों को पूरा करता है

आर एंड एस एफएसडब्ल्यू43 सिग्नल और स्पेक्ट्रम एनालाइज़र शीर्ष-ऑफ़-द-लाइन सिग्नल और स्पेक्ट्रम एनालाइज़र को फिर से परिभाषित करता है, जो बेहतर आरएफ चरण शोर, प्रदर्शित औसत शोर स्तर, इंटरमॉड्यूलेशन दमन और एसीएलआर और हार्मोनिक माप के लिए गतिशील रेंज प्रदान करता है।

चरण शोर

10 गीगाहर्ट्ज़ वाहक आवृत्ति पर चरण शोर, वाहक से 10 किलोहर्ट्ज़ ऑफसेट पर: टाइप। -133 डीबीसी (1 हर्ट्ज)।

उन्नत उपयोगकर्ता इंटरफ़ेस

सुविधा के लिए डिज़ाइन किया गया

12.1'' हाई रेजोल्यूशन, जेस्चर सपोर्ट के साथ मल्टीटच डिस्प्ले - विंडोज 10 लुक और फील के साथ फ्लैट डिजाइन

विभिन्न मापों को एक साथ अलग-अलग विंडो में प्रदर्शित किया जा सकता है, जिससे परिणाम की व्याख्या आसान हो जाती है

एंबेडेड एससीपीआई रिकॉर्डर स्वचालित, रिमोट नियंत्रित माप के लिए कोड जनरेशन को सरल बनाता है

सुविधाजनक यूजर इंटरफ़ेस

12.1 इंच उच्च रिज़ॉल्यूशन, मल्टीटच डिस्प्ले और बहुत कुछ के साथ उन्नत R&S®FSW।

5जी विकास में अद्यतन रहें

गहराई से 5G भौतिक परत सिग्नल विश्लेषण

R&S®FSW स्केलेबल, 8.3 GHz तक की विस्तृत आंतरिक विश्लेषण बैंडविड्थ आपको डाउनलिंक सिग्नल की संपूर्ण बैंडविड्थ को कैप्चर करने और संपूर्ण सिस्टम का मूल्यांकन करने की अनुमति देती है।

R&S®FSW-K144 और R&S®FSW-K145 विकल्प 3GPP 5G NR के डाउनलिंक और अपलिंक इन-बैंड माप को कवर करते हैं। प्रत्येक सिग्नल सबफ़्रेम का विश्लेषण किया जाता है और माप परिणामों की एक विस्तृत श्रृंखला प्रदान की जाती है, जिसमें ईवीएम, विभिन्न चैनलों और सिग्नलों की आवृत्ति और शक्ति शामिल है।

R&S®FSW-K144 5G नया रेडियो डाउनलिंक एप्लिकेशन

R&S®FSW-K144 स्वचालित रूप से कई मापदंडों का पता लगाता है और सेट करता है, जिससे आपको विस्तृत विश्लेषण से प्राप्त जानकारी पर ध्यान केंद्रित करने के लिए अधिक समय मिलता है।

व्यापक रडार विश्लेषण कार्य

तेज़ और व्यापक रडार सिग्नल विश्लेषण

व्यापक विश्लेषण बैंडविड्थ (8.3 गीगाहर्ट्ज़ तक) के अलावा, R&S®FSW विश्लेषण रडार परीक्षण के लिए आवश्यक कार्य करता है।

R&S®FSW-K6 पल्स माप एप्लिकेशन एक कुंजी के स्पर्श पर सभी प्रासंगिक पल्स मापदंडों को मापता है

R&S®FSW-K6S टाइम साइडलोब माप विकल्प पल्स संपीड़न मापदंडों को मापता है

R&S®FSW-K60/K60H विकल्प फ़्रीक्वेंसी हॉपिंग संकेतों का विश्लेषण करता है

R&S®FSW-K6 पल्स माप विकल्प

R&S®FSW-K6 पल्स माप एप्लिकेशन एक बटन के स्पर्श पर सभी प्रासंगिक पल्स मापदंडों को मापता है।

ऑटोमोटिव रडार सिग्नल विश्लेषण

ई बैंड में छवि-मुक्त वाइडबैंड सिग्नल विश्लेषण

R&S®FSW85 सिग्नल और स्पेक्ट्रम विश्लेषक में 8 गीगाहर्ट्ज और 85 गीगाहर्ट्ज के बीच आवृत्तियों के लिए एक YIG प्रीसेलेक्टर की सुविधा है, जो छवि-मुक्त स्पेक्ट्रम विश्लेषण प्रदान करता है। R&S®FSW-K60/-K60C क्षणिक विश्लेषण/चिर्प माप विकल्प के साथ संयुक्त विस्तृत विश्लेषण बैंडविड्थ (8.3 गीगाहर्ट्ज तक) आपको ऑटोमोटिव रडार में उपयोग किए जाने वाले 5 गीगाहर्ट्ज तक चौड़े एफएमसीडब्ल्यू सिग्नल को चिह्नित करने की अनुमति देता है।

ऑटोमोटिव रडार माप

77 गीगाहर्ट्ज पर 2 गीगाहर्ट्ज बैंडविड्थ के साथ एफएमसीडब्ल्यू सिग्नल को R&S®FSW-K60C विकल्प और R&S®FSW-B2001 2 GHz आंतरिक बैंडविड्थ एक्सटेंशन के साथ मापा जाता है।

उपग्रह आरएफ परीक्षण के लिए आदर्श

उपग्रह पेलोड, पेलोड उपप्रणालियों और घटकों के डिजाइन, विकास और परीक्षण के लिए उच्च-प्रदर्शन माप समाधान

R&S®FSW सबसे महत्वपूर्ण मापों जैसे समूह विलंब, रैखिकता, लाभ हस्तांतरण, शोर शक्ति अनुपात (एनपीआर), आदि के लिए समर्पित माप अनुप्रयोग प्रदान करता है। यह DVB-S2X और OneWeb जैसे कई मानकों के उपग्रह आरएफ संकेतों को भी डिमोडुलेट करता है। R&S®FSW स्केलेबल, विस्तृत विश्लेषण बैंडविड्थ (8.3 GHz तक) विस्तृत सिग्नल बैंडविड्थ की बढ़ती मांग को पूरा करता है।

R&S®FSW-K17 मल्टीकैरियर समूह विलंब माप

मिलीसेकंड के भीतर उच्च सटीकता के साथ पूर्ण और सापेक्ष समूह विलंब को मापता है।

वास्तविक समय स्पेक्ट्रम विश्लेषण

वास्तविक समय स्पेक्ट्रम विश्लेषण विकल्प के साथ कुछ भी न चूकें

R&S®FSW वास्तविक समय विकल्प उपयोगकर्ताओं को 800 मेगाहर्ट्ज तक की बैंडविड्थ में शक्तिशाली वाहक के करीब भी नैनोसेकंड रेंज में बेहद कम छिटपुट हस्तक्षेप का विश्वसनीय रूप से पता लगाने की अनुमति देते हैं। वास्तविक समय स्पेक्ट्रम विश्लेषण उपयोगकर्ताओं को मौजूदा फ़्रीक्वेंसी हॉपिंग एल्गोरिदम का विश्लेषण करने और एक ही फ़्रीक्वेंसी बैंड में काम करने वाले विभिन्न मानकों के संकेतों के बीच टकराव को रोकने के लिए वैकल्पिक बनाने में सक्षम बनाता है।

आईएसएम बैंड का वास्तविक समय स्पेक्ट्रम 2.4 गीगाहर्ट्ज़ पर

एक ही आवृत्ति बैंड (जैसे WLAN और ब्लूटूथ®) में काम करने वाले विभिन्न मानकों के संकेतों के बीच टकराव का विश्लेषण और रोकथाम करता है।

शक्तिशाली वेक्टर सिग्नल विश्लेषण अनुप्रयोग

डिजिटल सिग्नल विश्लेषण

R&S®FSW-K70 वेक्टर सिग्नल विश्लेषण विकल्प उपयोगकर्ताओं को बिट स्तर तक डिजिटल रूप से संशोधित एकल वाहकों का लचीले ढंग से विश्लेषण करने में सक्षम बनाता है। स्पष्ट रूप से संरचित ऑपरेटिंग अवधारणा विश्लेषण उपकरणों की एक विस्तृत श्रृंखला के बावजूद माप को सरल बनाती है। R&S®FSW-K70M दो अलग-अलग मॉड्यूलेशन योजनाओं जैसे DVB-S2X सिग्नल के साथ संकेतों के विश्लेषण की अनुमति देता है। R&S®FSW-K70P एक्सटेंशन कच्ची बिट त्रुटि को मापता है PRBS23 तक PRBS डेटा पर दर (BER)।

1024QAM मॉड्यूलेटेड सिग्नल का विश्लेषण

नक्षत्र आरेख, परिणाम तालिका, प्रतीक तालिका और ईवीएम वितरण।
