पेशेवर निर्माता के रूप में, हम आपको उच्च गुणवत्ता वाले आर एंड एस एनआरपी90एसएन तीन-पथ डायोड पावर सेंसर प्रदान करना चाहते हैं। तीन-पथ डायोड पावर सेंसर कई अनुप्रयोगों के लिए उपयुक्त हैं, क्योंकि वे निरंतर औसत, विस्फोट औसत, टाइमस्लॉट औसत, गेट औसत और ट्रेस माप का समर्थन करते हैं।
| मॉडल | R&S®NRP90SN |
| आवृति सीमा | 50 मेगाहर्ट्ज - 90 गीगाहर्ट्ज |
| लेवल रेंज | -70 डीबीएम - +20 डीबीएम |
| लैन इंटरफ़ेस | √ |
| कनेक्टर प्रकार | 1.35 मिमी (एम) डब्ल्यूआर 12 डब्ल्यूसीए12-135 के माध्यम से |
सीडब्ल्यू और मॉड्यूलेटेड सिग्नल के लिए तेज़ और सटीक पावर माप
100,000 रीडिंग/सेकेंड

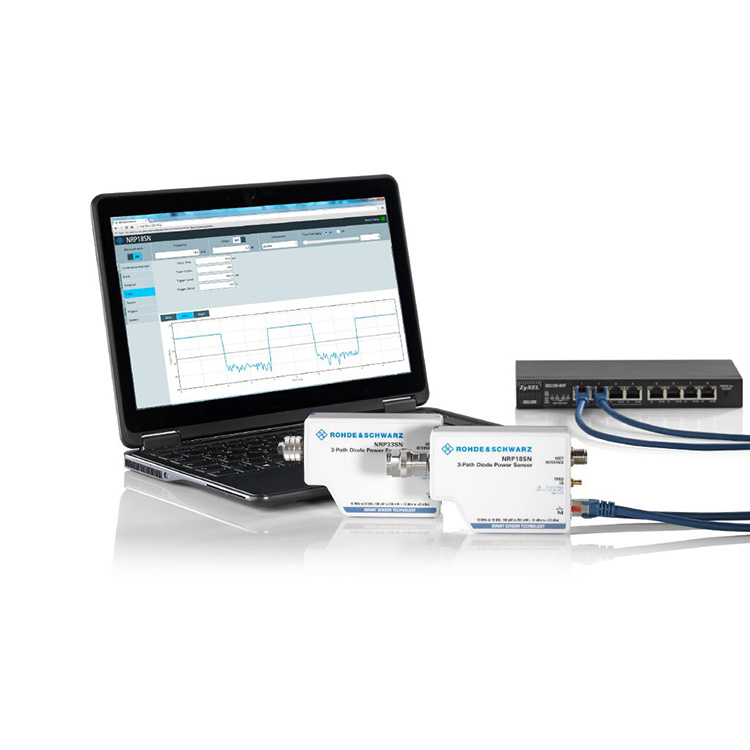

LAN और USB के माध्यम से नियंत्रण और निगरानी
उच्च-शक्ति अनुप्रयोगों के लिए सेंसर
R&S®NRX बेस यूनिट के साथ लचीला संचालन
R&S®NRPxxS/SN पावर सेंसर तीन अलग-अलग डायोड पथों का उपयोग करते हैं, जिनमें से प्रत्येक इष्टतम डिटेक्टर रेंज में संचालित होता है। परिणामस्वरूप, औसत शक्ति को मॉड्यूलेशन प्रकार से स्वतंत्र उच्च सटीकता के साथ निर्धारित किया जा सकता है। हस्तक्षेप करने वाले संकेतों या हार्मोनिक्स से माप परिणाम शायद ही प्रभावित होते हैं। इसलिए R&S®NRPxxS/SN पावर सेंसर थर्मल पावर सेंसर के समान व्यवहार करते हैं लेकिन काफी अधिक गति प्रदान करते हैं। वे -70 डीबीएम की उत्कृष्ट निचली माप सीमा के साथ 93 डीबी तक गतिशील रेंज प्रदान करते हैं।
कई अनुप्रयोगों के लिए आदर्श समाधान
तीन-पथ डायोड पावर सेंसर कई अनुप्रयोगों के लिए उपयुक्त हैं, क्योंकि वे निरंतर औसत, विस्फोट औसत, टाइमस्लॉट औसत, गेट औसत और ट्रेस माप का समर्थन करते हैं। उत्कृष्ट प्रदर्शन और अभूतपूर्व माप गति और सटीकता के साथ, सेंसर का उपयोग जीएसएम और 3जीपीपी जैसे वायरलेस सिग्नल के साथ-साथ एलटीई, एलटीई-एडवांस्ड या 5जी जैसे उच्च बैंडविड्थ सिग्नल पर सटीक औसत शक्ति माप करने के लिए किया जा सकता है।
बेहतर थ्रे-पाथ अवधारणा
R&S®NRPxxS(N) पावर सेंसर तीन अलग-अलग डायोड पथों का उपयोग करते हैं, जिनमें से प्रत्येक इष्टतम डिटेक्टर रेंज में संचालित होता है। मॉडुलन प्रकार की परवाह किए बिना औसत शक्ति को उच्च सटीकता के साथ निर्धारित किया जा सकता है। हस्तक्षेप करने वाले संकेतों या हार्मोनिक्स से माप परिणाम शायद ही प्रभावित होते हैं। इसलिए R&S®NRPxxS(N) पावर सेंसर थर्मल पावर सेंसर के समान व्यवहार करते हैं लेकिन काफी अधिक गति और 93 डीबी तक गतिशील रेंज प्रदान करते हैं।
यहां तक कि -70 डीबीएम तक के निम्न स्तर पर भी
निम्न स्तर पर माप सटीकता बढ़ाने के लिए, कई मापे गए मानों का औसत निकालना आवश्यक है। जबकि औसत शोर घटक को कम करता है, यह माप को भी धीमा कर देता है। इसलिए R&S®NRPxxS(N) पावर सेंसर को बेहद कम माप शोर को ध्यान में रखकर डिजाइन किया गया है।
R&S®NRPxxS(N) पावर सेंसर बाजार में वर्तमान में उपलब्ध उच्चतम गति और सटीकता के साथ -70 dBm की निचली सीमा तक माप कर सकते हैं।
100,000 माप/सेकेंड तक असीमित समय माप
तेज़ निरंतर औसत मोड में, R&S®NRPxxS(N) पावर सेंसर बिना कोई माप खोए 100 µs के न्यूनतम ट्रिगर पुनरावृत्ति समय के साथ 100,000 ट्रिगर माप/सेकेंड तक प्रदर्शन कर सकते हैं। यह माप गति बफ़र्ड मोड का उपयोग करके प्राप्त की जाती है। बफ़र्ड मोड में, सभी मापा गया डेटा सेंसर के अंदर एकत्र किया जाता है और एक ब्लॉक में सेंसर के होस्ट तक प्रेषित किया जाता है। R&S®NRPxxS(N) सेंसर बिना समय सीमा के नया तेज़ मोड निष्पादित करते हैं!
30 वॉट तक शक्ति माप करें

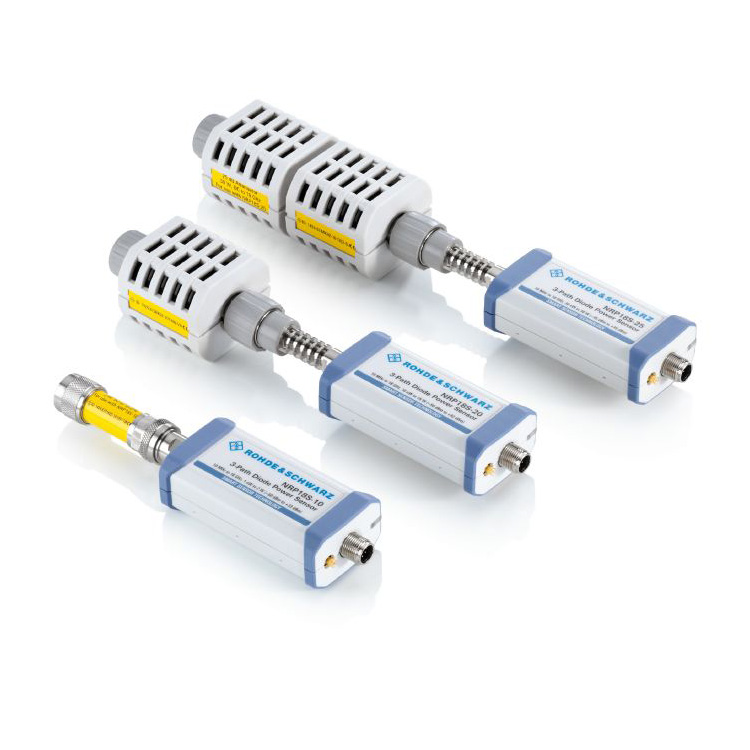

R&S®NRP18S-10, R&S®NRP18S-20 और R&S®NRP18S-25 हाई-पावर थ्री-पाथ डायोड पावर सेंसर में R&S®NRP18S और 10/20/25 dB अपस्ट्रीम एटेन्यूएटर शामिल है। वे 2 डब्ल्यू, 15 डब्ल्यू और 30 डब्ल्यू तक बिजली माप करने में सक्षम हैं। जब एटेन्यूएटर के साथ उपयोग किया जाता है, तो सेंसर और एटेन्यूएटर के बीच बेमेल त्रुटियां स्वचालित रूप से ठीक हो जाती हैं। एटेन्यूएटर के लिए एस-पैरामीटर उत्पादन के दौरान सेंसर में निर्धारित और संग्रहीत किए जाते हैं।
थर्मल वैक्यूम (टीवीएसी) कक्षों में उपयोग के लिए विशेष रूप से डिज़ाइन किया गया

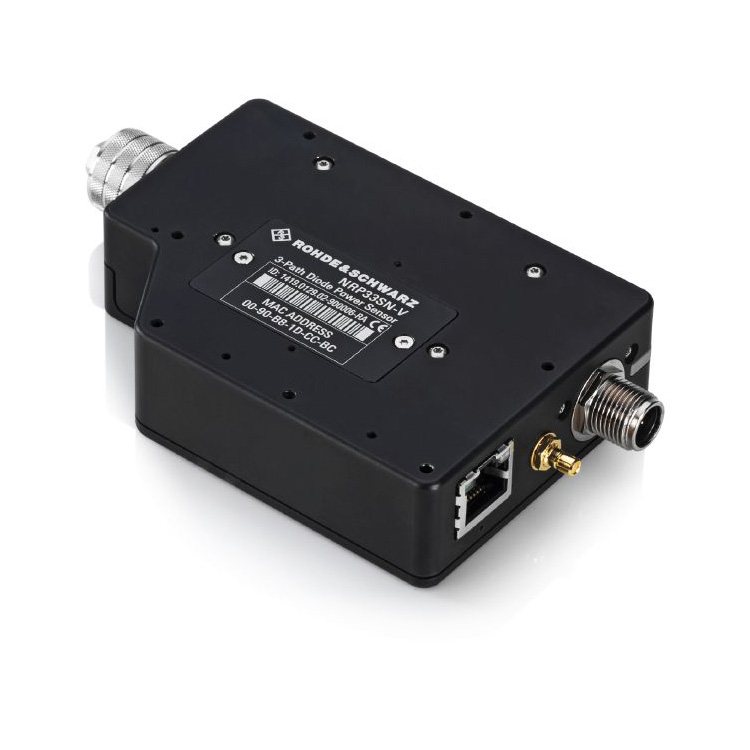

R&S®NRPxxSN-V TVAC-संगत पावर सेंसर 67 गीगाहर्ट्ज तक की आवृत्ति रेंज में उपग्रह संचार अनुप्रयोगों के लिए डिज़ाइन किया गया है। उत्पादन प्रक्रिया के दौरान सभी घटकों को एक निर्वात कक्ष में पकाया जाता है, इसलिए आउटगैसिंग न्यूनतम हो जाती है। उनकी LAN क्षमता के कारण, पावर सेंसर को चैम्बर के बाहर से आसानी से नियंत्रित और मॉनिटर किया जा सकता है, जबकि आवास में वेंटिंग छेद दबाव को बराबर करना सुनिश्चित करते हैं।
