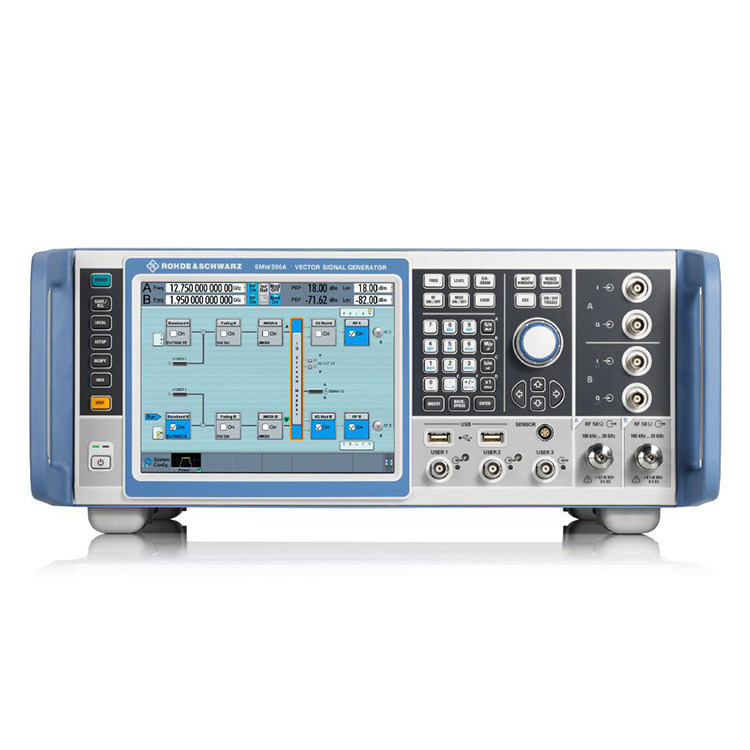

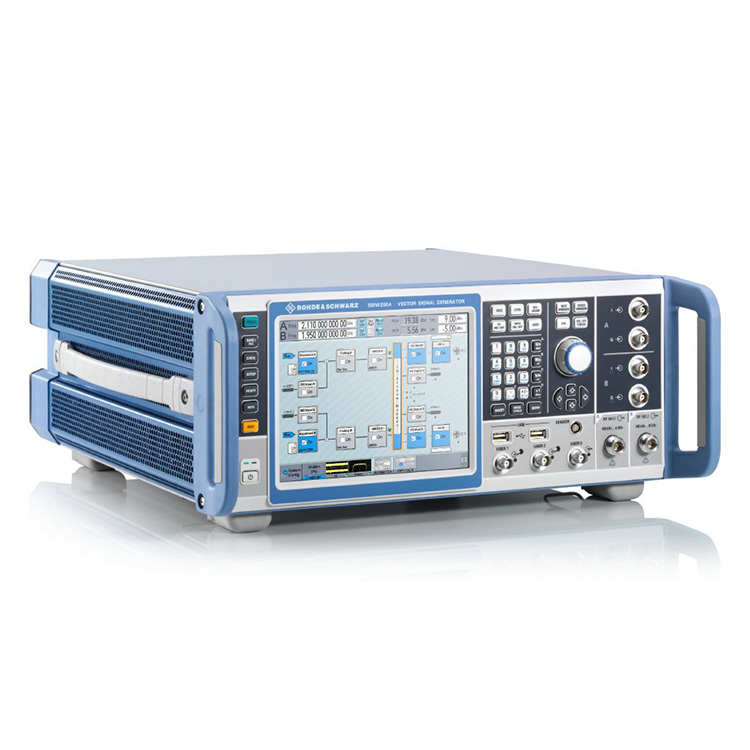

पेशेवर निर्माता के रूप में, हम आपको R&S SZU100A सिग्नल जेनरेटर प्रदान करना चाहेंगे। इसे अधिकतम दो आंतरिक बेसबैंड मॉड्यूल और चार फ़ेडिंग सिम्युलेटर मॉड्यूल से भी सुसज्जित किया जा सकता है। यह अवधारणा एक ही इकाई में दो पूर्ण विशेषताओं वाले वेक्टर सिग्नल जेनरेटर उत्पन्न करती है, जो जटिल सिग्नल परिदृश्यों की आसान पीढ़ी को सक्षम बनाती है।
| प्रोडक्ट का नाम | आवृति सीमा | लेवल रेंज | I/Q मॉड्यूलेशन बैंडविड्थ | हार्मोनिक्स |
| R&S®SZU100A | 100kHz - 67GHz | -120dBm - +18dBm | 2 गीगाहर्ट्ज़ आंतरिक 2 गीगाहर्ट्ज़ बाहरी |
< -55dBc >3.5GHz |
फ़्रिक्वेंसी रेंज 67 गीगाहर्ट्ज़ तक (दोहरा पथ: 44 गीगाहर्ट्ज़ तक)
2 गीगाहर्ट्ज़ मॉड्यूलेशन बैंडविड्थ
800 मेगाहर्ट्ज बैंडविड्थ और 8x8 एमआईएमओ तक के साथ एकीकृत फ़ेडिंग
सभी प्रमुख डिजिटल संचार मानकों के लिए सिग्नल जनरेशन
उन्नत जीएनएसएस और रडार सिम्युलेटर
पेशेवर निर्माता के रूप में, हम आपको R&S SZU100A सिग्नल जेनरेटर प्रदान करना चाहेंगे। प्रदर्शन और कार्यक्षमता आवश्यकताएँ परीक्षण सेटअप और एप्लिकेशन के आधार पर भिन्न होती हैं। R&S®SZU100A इन विभिन्न आवश्यकताओं में महारत हासिल करने में बेजोड़ है और सिग्नल जनरेटर के लिए नए मानक स्थापित करता है। घटकों, मॉड्यूल और पूर्ण बेस स्टेशनों सहित किसी भी प्रकार के DUT को विकसित और सत्यापित करते समय - R&S®SZU100A आसानी से शीर्ष प्रदर्शन के साथ उचित परीक्षण सिग्नल उत्पन्न करता है। R&S®SZU100A में एक लचीला मॉड्यूलर डिज़ाइन है जो बिल्कुल उन विकल्पों से सुसज्जित हो सकता है जिनकी अनुप्रयोगों को आवश्यकता होती है। क्लासिक सिंगल-पाथ वेक्टर सिग्नल जनरेटर से लेकर मल्टीचैनल एमआईएमओ रिसीवर टेस्टर तक कोई भी कॉन्फ़िगरेशन संभव है।
R&S®SZU100A एकल-पथ उपकरण के रूप में 67 गीगाहर्ट्ज तक और दोहरे-पथ उपकरण के रूप में 44 गीगाहर्ट्ज तक आवृत्ति रेंज को कवर करता है। इसे अधिकतम दो आंतरिक बेसबैंड मॉड्यूल और चार फ़ेडिंग सिम्युलेटर मॉड्यूल से भी सुसज्जित किया जा सकता है। यह अवधारणा एक ही इकाई में दो पूर्ण विशेषताओं वाले वेक्टर सिग्नल जेनरेटर उत्पन्न करती है, जो जटिल सिग्नल परिदृश्यों की आसान पीढ़ी को सक्षम बनाती है।
R&S®SZU100A में मानक हाई-एंड सिंथेसाइज़र असाधारण SSB चरण-शोर और गैर-हार्मोनिक प्रदर्शन प्रदान करता है। प्रदर्शन को और बेहतर बनाने के लिए कई कम चरण-शोर विकल्प उपलब्ध हैं। R&S®SMW-B711/B721 अल्ट्रा-लो फेज़-शोर विकल्प अपनी श्रेणी में सर्वश्रेष्ठ फेज़-शोर प्रदर्शन सक्षम करते हैं। R&S®SZU100A उन मापों के लिए एकदम सही है जो वर्णक्रमीय शुद्धता की मांग करते हैं।
2 गीगाहर्ट्ज आरएफ बैंडविड्थ के साथ वाइडबैंड आई/क्यू मॉड्यूलेटर वायरलेस संचार, उपग्रह संचार और रडार सहित इसकी आवृत्ति रेंज में सभी अनुप्रयोगों को कवर करता है। आंतरिक बेसबैंड अधिकतम 2 गीगाहर्ट्ज़ आरएफ मॉड्यूलेशन बैंडविड्थ के साथ सिग्नल उत्पन्न कर सकता है।
अत्याधुनिक डी/ए कन्वर्टर्स और उत्कृष्ट आरएफ श्रृंखला डिजाइन उत्कृष्ट ईवीएम प्रदर्शन के साथ 2 गीगाहर्ट्ज बैंडविड्थ पर <0.4 डीबी की असाधारण मॉड्यूलेशन आवृत्ति प्रतिक्रिया सुनिश्चित करते हैं।
R&S®SZU100A 800 मेगाहर्ट्ज तक लुप्त होती बैंडविड्थ के लिए एकीकृत चैनल अनुकरण प्रदान करता है। सभी प्रमुख मानकों के लिए फ़ेडिंग प्रोफ़ाइल प्रीसेट के रूप में उपलब्ध हैं। 64 फ़ेडिंग चैनलों के साथ, सभी प्रमुख MIMO फ़ेडिंग परिदृश्य जैसे 2x2, 3x3, 4x4, 8x4, 4x8 और 8x8 को एक ही उपकरण में कॉन्फ़िगर किया जा सकता है। अधिकतम आठ वाहकों का एकत्रीकरण भी समर्थित है और आठ आरएफ पथ प्रदान करने के लिए SGT100A सिग्नल जनरेटर मॉड्यूल को जोड़ा जा सकता है।

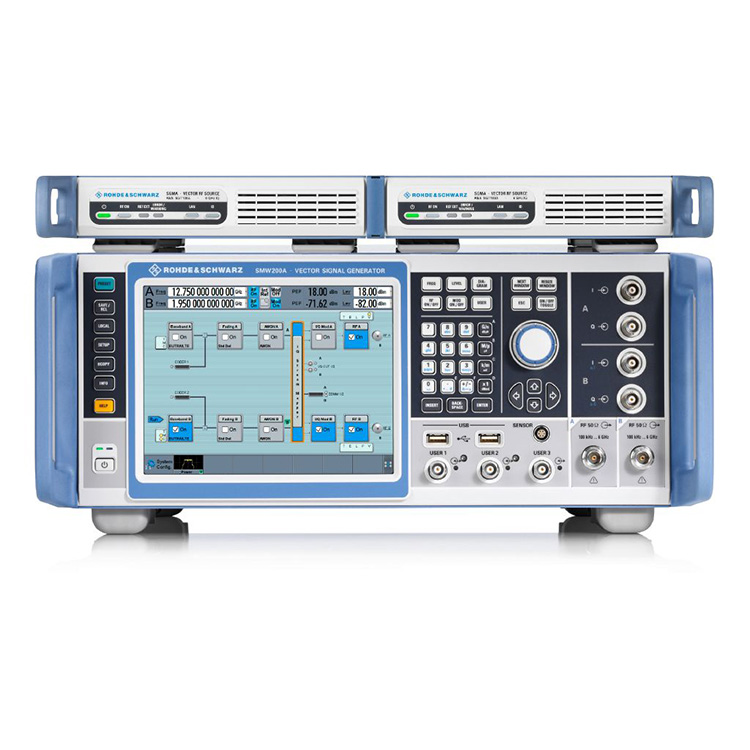

R&S®SZU100A से संचालित छह R&S®SGT100A सिग्नल जनरेटर मॉड्यूल के साथ दो-पथ R&S®SZU100A;
अंतर्निहित R&S®SZU100A ग्राफ़िक्स फ़ंक्शन वास्तविक समय में उत्पन्न सिग्नल प्रदर्शित करता है। उपयोगकर्ता डिस्प्ले का प्रकार चुन सकता है, उदा. I/Q बनाम समय, आवृत्ति स्पेक्ट्रम, वेक्टर आरेख या सीसीडीएफ। R&S®SZU100A कोड जनरेटर के साथ एक SCPI मैक्रो रिकॉर्डर भी प्रदान करता है, जो रिमोट कमांड अनुक्रम के साथ फ़ाइल उत्पन्न करने के लिए सभी मैन्युअल ऑपरेटिंग चरणों को रिकॉर्ड करता है। MATLAB®, CVI या Python के लिए सीधे निष्पादन योग्य कोड उत्पन्न करने के लिए एकीकृत कोड टेम्पलेट प्रदान किए जाते हैं।
जटिल सिग्नल उत्पन्न करते समय वास्तविक समय में ग्राफिकल सिग्नल मॉनिटरिंग बेहद उपयोगी होती है।
वायरलेस संचार मानक
वास्तविक समय लिफाफा ट्रैकिंग
जीएनएसएस सिमुलेशन
रडार अनुकरण
