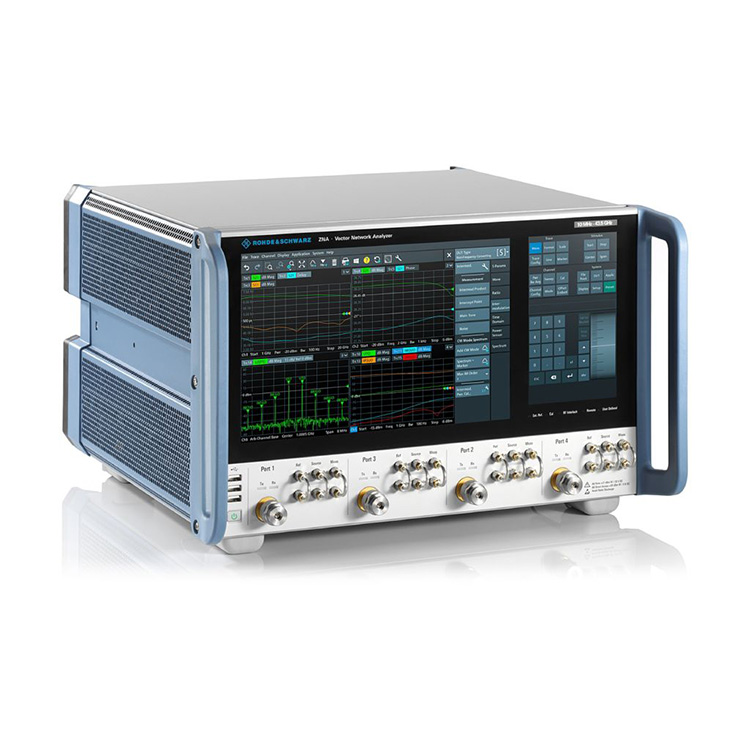

पेशेवर निर्माता के रूप में, हम आपको R&S ZNA50 वेक्टर नेटवर्क एनालाइज़र प्रदान करना चाहेंगे। R&S®ZNA वेक्टर नेटवर्क एनालाइज़र R&S VNA पोर्टफोलियो की उच्च-स्तरीय श्रृंखला हैं: उत्कृष्ट RF-प्रदर्शन को सॉफ़्टवेयर सुविधाओं की एक विस्तृत श्रृंखला और एक अद्वितीय हार्डवेयर अवधारणा के साथ जोड़ा जाता है।
मॉडल | बंदरगाहों | आवृत्ति | कनेक्टर्स |
R&S®ZNA43 आदेश क्रमांक 1332.4500.52 |
2 बंदरगाह | 10 मेगाहर्ट्ज से 50 गीगाहर्ट्ज | 2.4 मिमी(एम) |
R&S®ZNA43 आदेश क्रमांक 1332.4500.54 |
2 बंदरगाह | 10 मेगाहर्ट्ज से 50 गीगाहर्ट्ज | 2.4 मिमी(एम) |
10 मेगाहर्ट्ज से 26.5/43.5/50/67 गीगाहर्ट्ज (R&S®ZNA26/43/50/67)
दो या चार पोर्ट मॉडल उपलब्ध हैं
उत्कृष्ट आरएफ-प्रदर्शन
अधिकतम चार एकीकृत स्रोत
अद्वितीय और सहज स्पर्श-केवल ऑपरेशन
उन्नत माप कार्यों के लिए उच्च प्रदर्शन और तेज़ गति
सक्रिय और निष्क्रिय घटकों पर सटीक माप
परीक्षण के तहत उच्च-अवरुद्ध उपकरणों को भी चिह्नित करने के लिए विस्तृत गतिशील रेंज
उत्कृष्ट स्थिरता, कम ट्रेस शोर और उच्च विश्वसनीयता के लिए उत्कृष्ट कच्चा सिस्टम डेटा
उच्च सटीकता मेट्रोलॉजी अनुप्रयोगों के लिए भी उपयुक्त है
वाइड पावर स्वीप रेंज

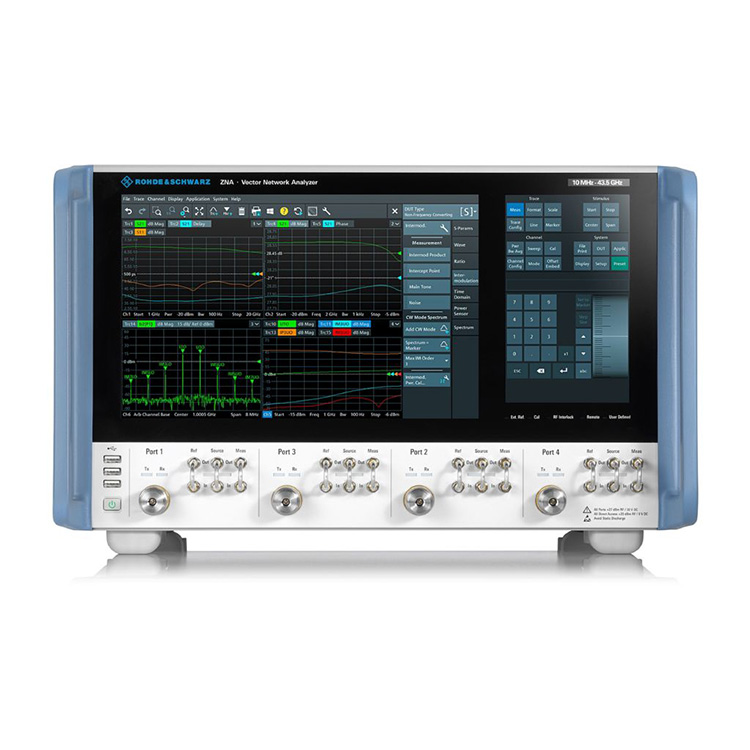

R&S®ZNA43 चार पोर्ट और डायरेक्ट चैनल एक्सेस के साथ
शक्तिशाली और सार्वभौमिक माप प्रणाली
विस्तृत गतिशील रेंज, बाहरी परीक्षण सेटअप और सिस्टम एकीकरण के लिए वैकल्पिक प्रत्यक्ष चैनल पहुंच
उच्च लचीलेपन और कम स्वीप समय के लिए अधिकतम चार आंतरिक चरण-सुसंगत स्रोत
कम ट्रेस शोर के साथ तेज मिक्सर माप के लिए दो आंतरिक रिसीवर एलओ तक
विश्वसनीय मल्टी-चैनल चरण माप के लिए अधिकतम आठ स्वतंत्र रिसीवर
अधिकतम चार आंतरिक पल्स मॉड्यूलेटर और पल्स जनरेटर
प्रयोग करने योग्य पावर रेंज के विस्तार के लिए वैकल्पिक स्रोत और रिसीवर स्टेप एटेन्यूएटर्स
चुनौतीपूर्ण माप सहज रूप से कॉन्फ़िगर किए गए
सिग्नल अखंडता के लिए नेत्र आरेख के रूप में समय डोमेन विश्लेषण और विस्तारित सुविधाएँ
स्केलर मिक्सर माप और आवृत्ति परिवर्तित माप
उन्नत मिक्सर माप के लिए वेक्टर मिक्सर माप
एलओ एक्सेस के बिना मिक्सर/कन्वर्टर्स पर आवृत्ति परिवर्तित माप
परीक्षण के तहत डिवाइस के व्यापक विश्लेषण के लिए स्पेक्ट्रम विश्लेषण मोड
वास्तविक समय मापन अनिश्चितता गणना प्लस सत्यापन माप (मेटास वीएनए उपकरण)
परिष्कृत उपयोगकर्ता इंटरफ़ेस के साथ सहज स्पर्श-आधारित संचालन
सुविधाजनक संचालन के लिए दो स्वतंत्र टचस्क्रीन
उपयोगकर्ता द्वारा चयनित सामग्री (जैसे एससीपीआई कमांड) को छोटी स्क्रीन पर प्रदर्शित करना संभव है
मुली-टच जेस्चर के साथ कुशल संचालन
ड्रैग-एंड-ड्रॉप के साथ चैनलों, आरेखों का निःशुल्क कॉन्फ़िगरेशन
DUT-केंद्रित दृष्टिकोण जो उपयोगकर्ता की आवश्यकताओं के अनुरूप है और सेटिंग्स को अनुकूलित करता है
माप निशानों के विस्तृत विश्लेषण के लिए व्यापक मूल्यांकन सुविधाएँ
उन्नत माप क्षमताएं
R&S®ZVA-Z और R&S®ZC कनवर्टर परिवारों के साथ 1.1 THz तक आवृत्ति विस्तार।
अंशांकन, सत्यापन और विभिन्न मापों के लिए विभिन्न सहायक उपकरण
यांत्रिक अंशांकन और सत्यापन किट
स्वचालित अंशांकन इकाइयाँ
अंशांकन डेटा के इन-सीटू ताज़ा करने के लिए इनलाइन अंशांकन इकाइयाँ
परीक्षण केबल
टॉर्क रिंच
R&S®NRP पावर सेंसर परिवार का समर्थन
स्वचालित अंशांकन इकाई, पावर सेंसर और अंशांकन मिक्सर।
