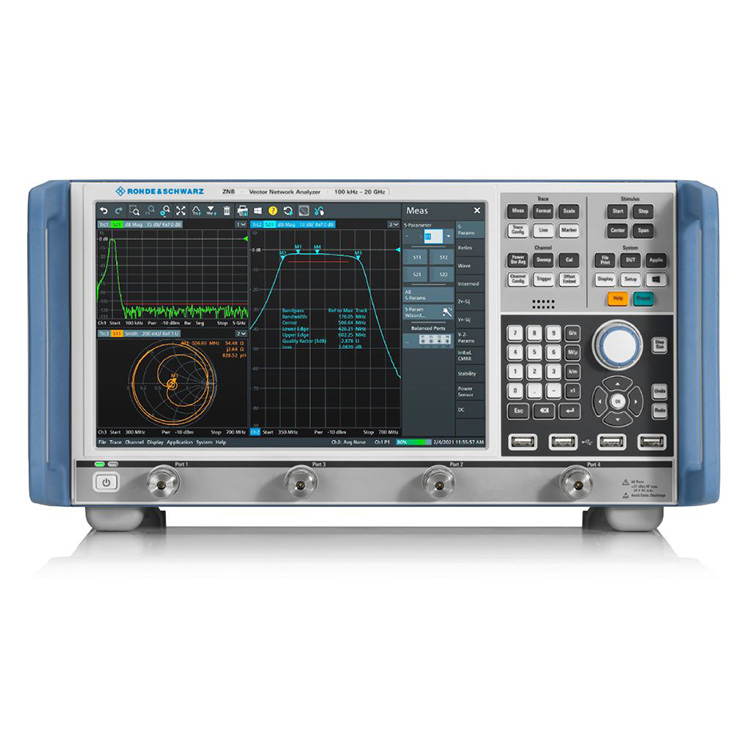

आप हमारे कारखाने से R&S ZNB20 वेक्टर नेटवर्क एनालाइज़र खरीदने के लिए निश्चिंत हो सकते हैं। आवृत्ति रेंज 9 kHz से 43.5 GHz तक।
| मॉडल | बंदरगाहों | आवृत्ति | कनेक्टर्स |
| R&S®ZNB20 आदेश संख्या 1334.3330.62 |
2 | 20 गीगाहर्ट्ज | 3.5 मिमी (एम) |
| R&S®ZNB20 आदेश क्रमांक 1334.3330.64 |
4 | 20 गीगाहर्ट्ज | 3.5 मिमी (एम) |
आवृत्ति रेंज 9 kHz से 43.5 GHz तक
दो या चार बंदरगाह
140 डीबी तक की विस्तृत गतिशील रेंज
401 अंक के लिए 4 एमएस का लघु स्वीप समय
98 डीबी की वाइड पावर स्वीप रेंज
उच्चतम मानकों को पूरा करने के लिए डिज़ाइन किया गया
आप हमारे कारखाने से R&S ZNB20 वेक्टर नेटवर्क एनालाइज़र खरीदने के लिए निश्चिंत हो सकते हैं। R&S®ZNB रिसीवर उच्च संवेदनशीलता और कम ट्रेस शोर के साथ उच्च-शक्ति हैंडलिंग क्षमता को जोड़ते हैं। R&S®ZNB बेस यूनिट में आमतौर पर 140 dB डायनामिक रेंज होती है। R&S®ZNB8-B5x विकल्प बंदरगाहों के बीच माप के लिए गतिशील रेंज को 150 डीबी तक बढ़ाता है। विश्लेषक एस-पैरामीटर को बहुत कम परिमाण और चरण बहाव के साथ मापता है जो आमतौर पर 0.01 डीबी/डिग्री सेल्सियस और 0.15 डिग्री/डिग्री सेल्सियस से कम होता है।
एक कैलिब्रेटेड R&S®ZNB पुन: अंशांकन के बिना कई दिनों तक सटीक माप की अनुमति देता है।

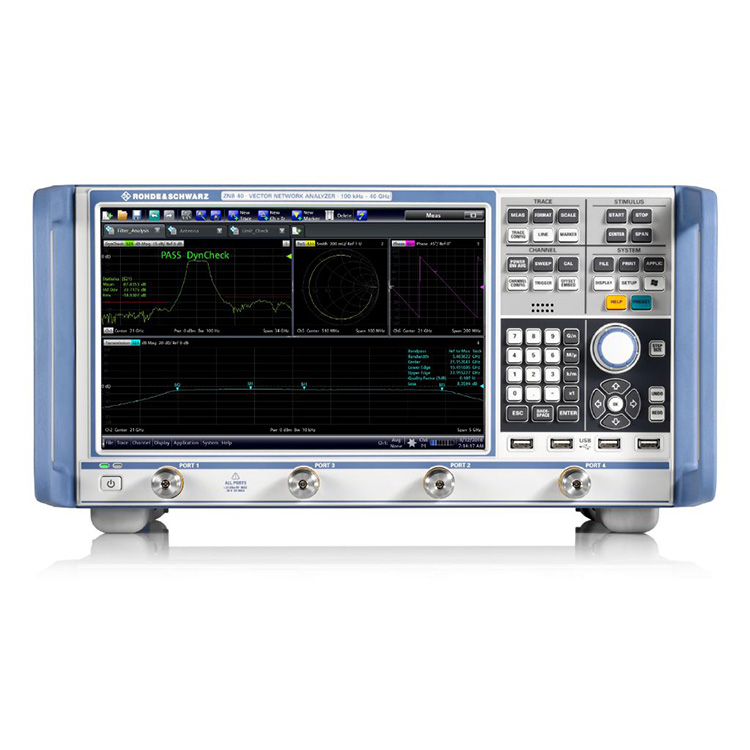

चार पोर्ट के साथ R&S®ZNB40।
सक्रिय और निष्क्रिय आरएफ घटकों का सुविधाजनक लक्षण वर्णन
R&S®ZNB कई सुविधाएँ और विकल्प प्रदान करता है जिसमें एम्बेडिंग/डीमबेडिंग सुविधाएँ, संतुलित DUT लक्षण वर्णन के लिए मिश्रित-मोड S-पैरामीटर और लचीले परीक्षण सेटअप कॉन्फ़िगरेशन के लिए पुनः परिभाषित S-पैरामीटर शामिल हैं। नेत्र आरेख, आवृत्ति-परिवर्तित माप और दो स्वतंत्र आंतरिक जनरेटर के साथ समय डोमेन माप विकल्प भी उपलब्ध हैं।
तेज़ माप और बाहरी घटकों का आसान नियंत्रण
तेज़ सिंथेसाइज़र निपटान समय R&S®ZNB को बहुत कम माप अवधि देता है। बड़े IF बैंडविड्थ तेजी से नमूनाकरण समय सक्षम करते हैं। यह डिस्प्ले को उच्च गति डेटा प्रोसेसिंग और नियंत्रक को तेज़ LAN या IEC/IEEE डेटा ट्रांसफर भी प्रदान करता है। खंडित स्वीप जैसी सुविधाएं माप समय में और सुधार करती हैं। मॉड्यूल या बाहरी हिस्सों को आरएफएफई जीपीआईओ, जीपीआईबी और हैंडलर I/O जैसे एकीकृत नियंत्रण इंटरफेस के साथ आसानी से नियंत्रित किया जा सकता है।
RFFE GPIO इंटरफ़ेस को कॉन्फ़िगर करने के लिए मेनू।
48 बंदरगाहों तक माप
विभिन्न स्विच मैट्रिसेस के संयोजन में R&S®ZNB 48 पोर्ट तक के मॉड्यूल पर जटिल माप के लिए एक व्यापक समाधान है। रोहडे और श्वार्ज़ के मैट्रिसेस मल्टीपोर्ट डीयूटी के लिए सभी एस-पैरामीटर निर्धारित करने के लिए पूर्ण क्रॉसबार माप प्रदान करते हैं। 24 पोर्ट तक की स्वचालित अंशांकन इकाइयाँ त्वरित और सटीक सेटअप अंशांकन सक्षम करती हैं।
R&S®ZNB दो R&S®ZN-Z84 स्विच मैट्रिसेस के साथ।
अंशांकन, सत्यापन और विभिन्न मापों के लिए विभिन्न सहायक उपकरण
यांत्रिक अंशांकन और सत्यापन किट
स्वचालित अंशांकन इकाइयाँ
परीक्षण केबल
टॉर्क रिंच
R&S®NRP पावर सेंसर परिवार का समर्थन करता है
और भी बहुत कुछ
