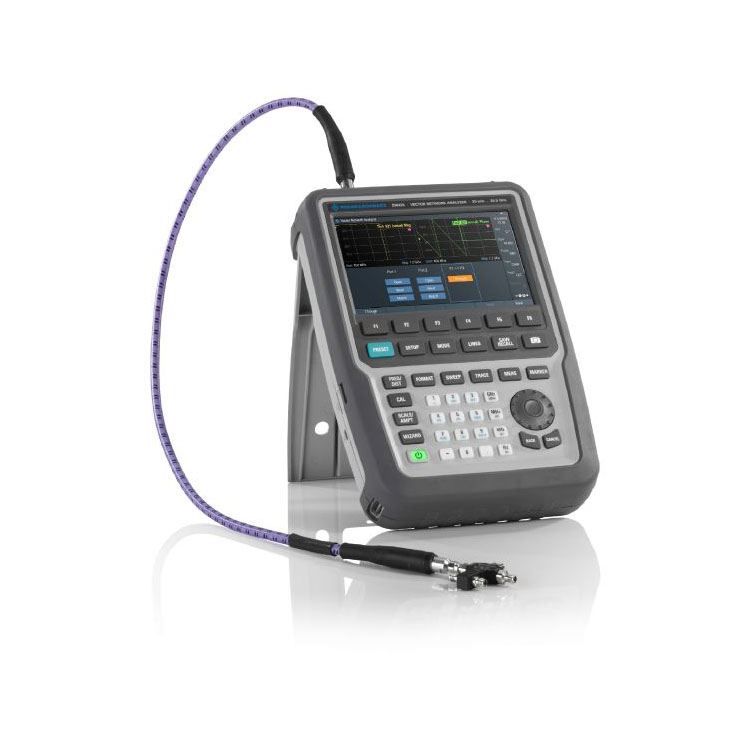

R&S ZNH26 हैंडहेल्ड वेक्टर नेटवर्क विश्लेषक

R&S ZNH26 हैंडहेल्ड वेक्टर नेटवर्क विश्लेषक

महत्वपूर्ण तथ्यों

आप हमारे कारखाने से R&S ZNH26 हैंडहेल्ड वेक्टर नेटवर्क एनालाइज़र खरीदकर निश्चिंत हो सकते हैं। फ़्रिक्वेंसी रेंज 30 kHz से 4/8/18/26.5 GHz तक

बुनियादी उपकरण के साथ एक-पोर्ट केबल और एंटीना माप

बुनियादी उपकरण के साथ एस-पैरामीटर (एस11, एस12, एस21, एस22) माप

फ़िल्टर और एंटीना अलगाव माप के लिए 100 डीबी (टाइप) गतिशील रेंज

गैर-चिंतनशील प्रदर्शन, छोटा रूप कारक, मजबूत आवास (IP51)

चार रिसीवर वास्तुकला

परिष्कृत आरएफ आर्किटेक्चर नवीनतम अंशांकन प्रकारों तक पहुंच प्रदान करता है

चार-रिसीवर आर्किटेक्चर में पोर्ट 1 और पोर्ट 2 दोनों पर समर्पित संदर्भ रिसीवर और परीक्षण रिसीवर होते हैं। यह R&S®ZNH को अज्ञात थ्रू, ओपन, शॉर्ट और मैच (यूओएसएम) कैलिब्रेशन जैसे अधिक उन्नत अंशांकन प्रकारों का समर्थन करने की अनुमति देता है। यह अंशांकन परीक्षण पोर्ट पर विभिन्न इनपुट या आउटपुट कनेक्टर प्रकारों वाले DUTs के लिए उपयोगी है।

चार-रिसीवर वास्तुकला

दो बंदरगाहों के बीच न्यूनतम स्विचिंग और यूओएसएम जैसे परिष्कृत अंशांकन

कॉम्पैक्ट पावरहाउस

छोटे रूप में उत्कृष्ट आरएफ प्रदर्शन

R&S®ZNH की पोर्टेबिलिटी और छोटे पदचिह्न इसे क्षेत्र माप के लिए आदर्श बनाते हैं।

R&S®ZNH निम्नलिखित विशेषताओं के साथ उच्च प्रदर्शन भी प्रदान करता है:

अनुप्रयोगों की एक विस्तृत श्रृंखला का समर्थन करने के लिए 30 kHz से 4/8/18/26.5 GHz की विस्तृत आवृत्ति रेंज

बड़े स्तर की विविधताओं को मापने के लिए 100 डीबी (टाइप) तक की उच्च गतिशील रेंज

0.0015 डीबी से 0.0040 डीबी (टाइप) के कम ट्रेस शोर परिमाण (आरएमएस) और 0.02 डिग्री से 0.04 डिग्री (टाइप) के कम ट्रेस शोर चरण (आरएमएस) के लिए अत्यधिक सटीक धन्यवाद।

दोनों पोर्ट पर बिल्ट-इन रिसीवर स्टेप एटेन्यूएटर, जो 0 डीबी से 15 डीबी तक 5 डीबी चरणों में समायोज्य है

रिसीवर स्टेप एटेन्यूएटर

पोर्ट इनपुट पावर रेंज की रैखिकता को बढ़ाता है, जो विश्लेषक को ओवरलोडिंग से बचाता है।

संचालित करने में आसान

शीर्ष उपयोगकर्ता अनुभव के लिए मल्टी-टचस्क्रीन, रिमोट कंट्रोल और माप विज़ार्ड

मल्टी-टचस्क्रीन स्मार्टफ़ोन पर उपलब्ध मानक पिंच-टू-ज़ूम फ़ंक्शन प्रदान करता है। R&S®ZNH विशिष्ट फ़ोन नियंत्रण इशारों का समर्थन करता है, जिससे उपयोगकर्ताओं को घर जैसा महसूस होता है। भले ही ऑपरेटर सीधे उपकरण तक नहीं पहुंच सकते, निर्बाध संचालन के लिए मुफ्त पीसी, एंड्रॉइड और आईओएस रिमोट कंट्रोल ऐप उपलब्ध हैं। इसके अलावा, माप विज़ार्ड स्वचालित परीक्षण अनुक्रमों के साथ माप को सरल बनाने, परीक्षण प्रक्रिया को तेज करने और मानवीय त्रुटि की संभावना को कम करने में मदद करता है।

मल्टी-टच फ़ंक्शन

कैपेसिटिव टचस्क्रीन; सहज संचालन और किसी डिस्प्ले अंशांकन की आवश्यकता नहीं है।

सरल विन्यास

कॉन्फ़िगरेशन अवलोकन मेनू के साथ सरल और तेज़ सेटअप

R&S®ZNH में दोनों चाबियाँ और एक रोटरी नॉब के साथ-साथ टचस्क्रीन नियंत्रण भी हैं। चाबियाँ बड़ी और अच्छी तरह से फैली हुई हैं, जिससे दस्ताने पहनकर उपयोग करना आसान हो जाता है।

कैपेसिटिव टचस्क्रीन एक नए प्रकार का उपयोगकर्ता अनुभव प्रदान करता है:

स्क्रीन पर मौजूद तत्वों के साथ सीधे इंटरैक्ट करें

मेनू तक शीघ्रता से पहुंचें

आवृत्ति और अवधि बदलें

मार्कर जोड़ें/स्थानांतरित करें/हटाएँ

और अधिक

कॉन्फ़िगरेशन अवलोकन मेनू तेज़ सेटअप को सक्षम करते हुए, माप सेटिंग्स को कॉन्फ़िगर करने के लिए आवश्यक चरणों को कम करता है।

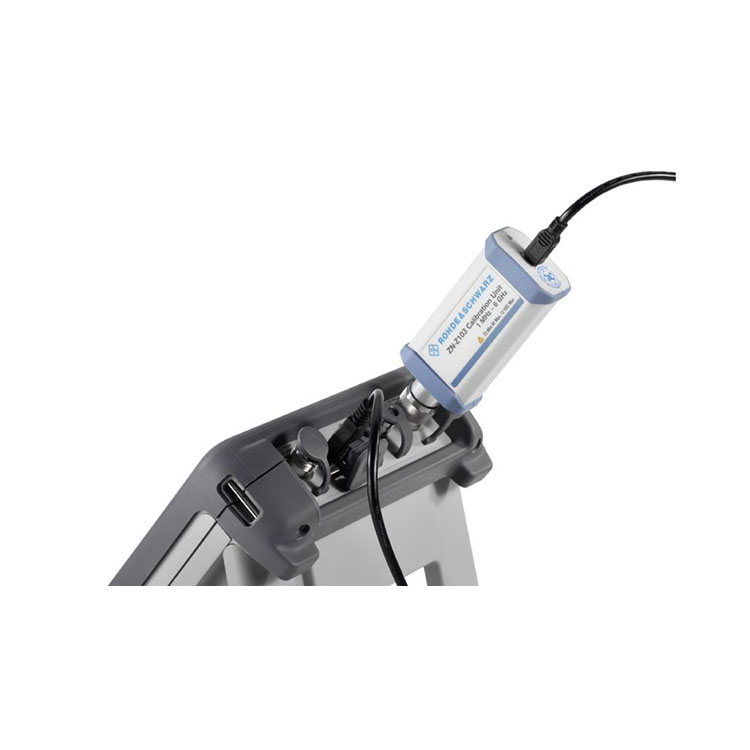

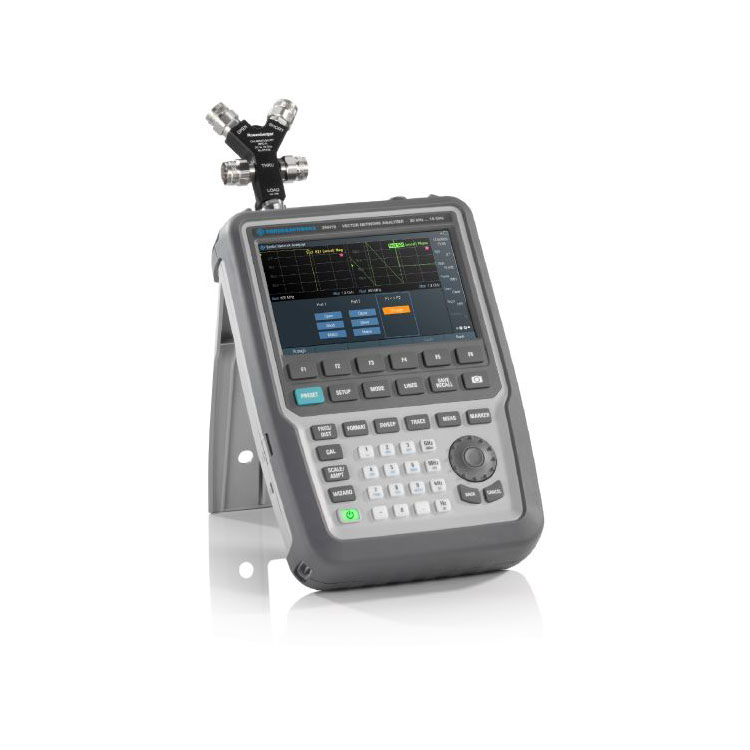

लचीला अंशांकन

उपयोगकर्ता परिभाषित अंशांकन अनुक्रम एक लचीला दृष्टिकोण प्रदान करते हैं।

मूल्य जोड़ना सरल है

व्यापक मानक सुविधाएँ और सरल विकल्प ऑर्डरिंग

R&S®ZNH आधार इकाई में शामिल हैं:

दूरी-से-गलती माप

एक-पोर्ट केबल हानि माप

परावर्तन माप

ट्रांसमिशन माप

चार एस-पैरामीटर (एस₁₁, एस₁₂, एस₂₁, एस₂₂)

जब अतिरिक्त कार्यों की आवश्यकता होती है, तो विकल्पों को ऑर्डर करना आसान होता है। सभी विकल्पों को पारदर्शी और स्वतंत्र रूप से ऑर्डर किया जा सकता है, जिसका अर्थ है कि ऑर्डर करते समय कोई छिपी हुई लागत नहीं होगी और कोई भ्रम नहीं होगा।

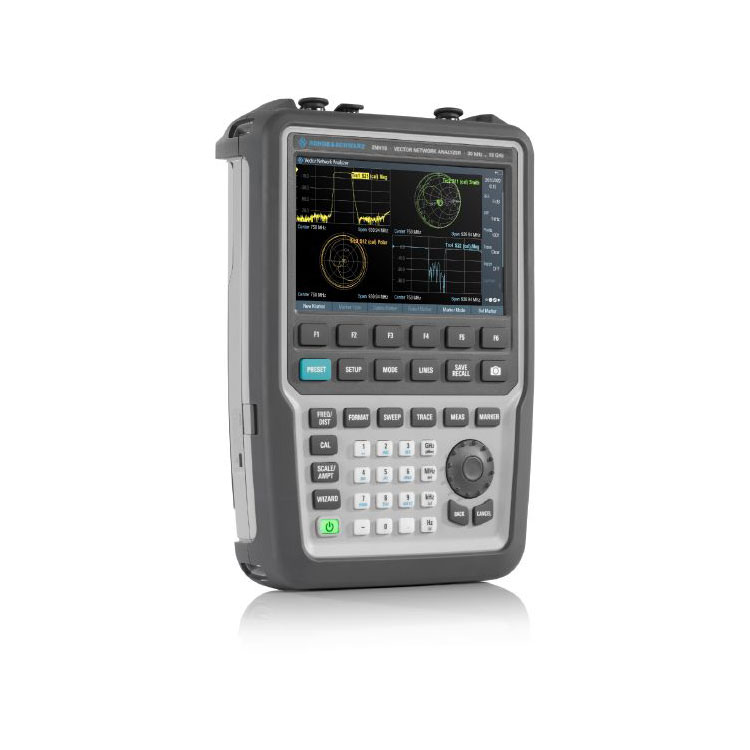

वांछित प्रारूप में एस-पैरामीटर डिस्प्ले का त्वरित सेटअप।

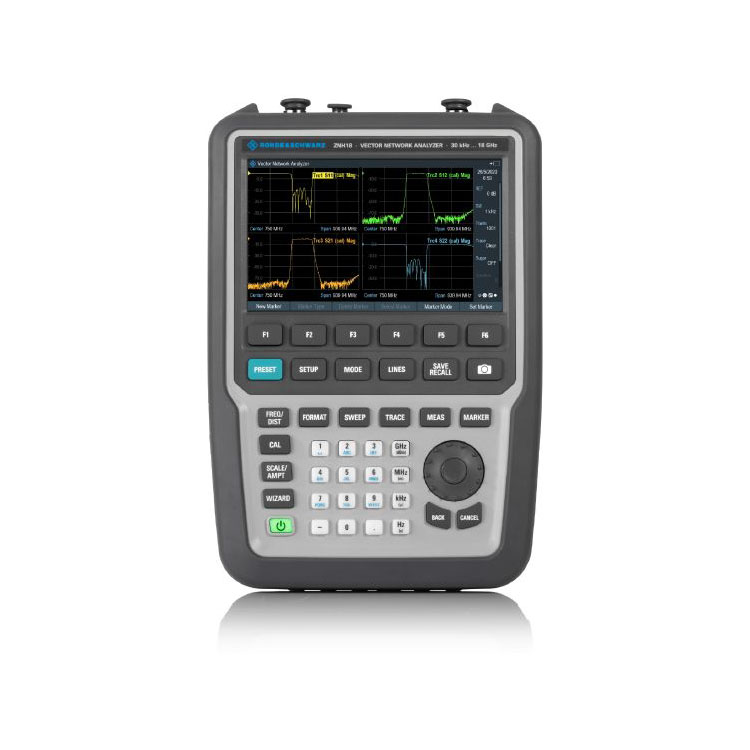

चार एस-पैरामीटर माप मानक के रूप में प्रदान किए गए।
